Устройство универсальное запорное «Сибирь»
Устройство универсальное запорное «Сибирь» 65х250 предназначенные для использования в эксплуатации устьевого оборудования на К.Н.С, на Д.Н.С, в качестве замены шиберных, клиновых, шаровых, пробковых, цилиндрических задвижек и задвижек в системах трубопроводов в условиях климатических районов I2-II5 по ГОСТ 16350-80. (Есть патент)
Цена: по запросу.
- ОПИСАНИЕ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- ДОКУМЕНТАЦИЯ
- ПРЕДВАРИТЕЛЬНЫЙ ЗАКАЗ

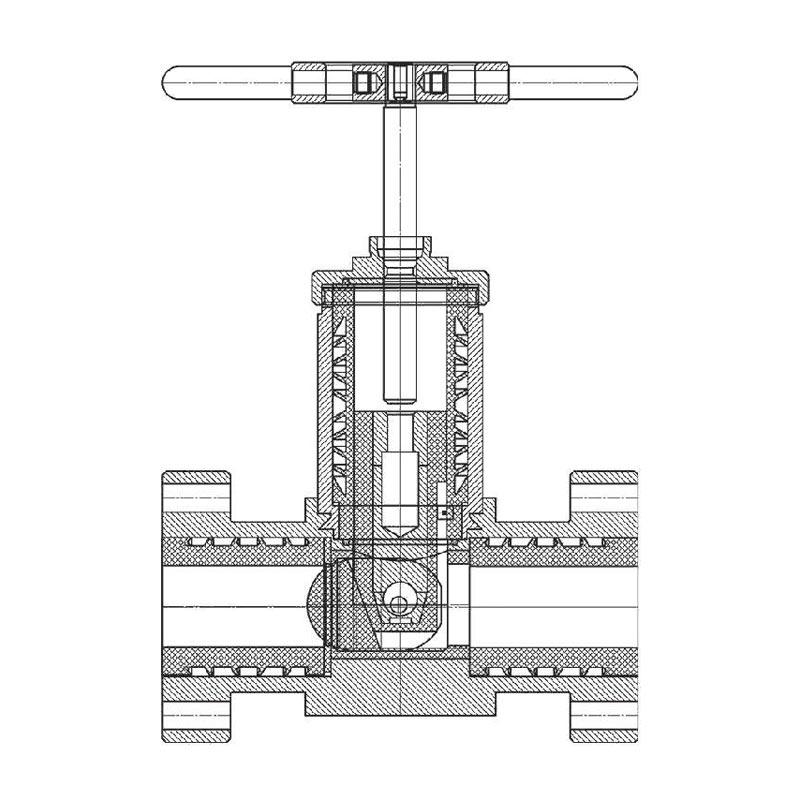

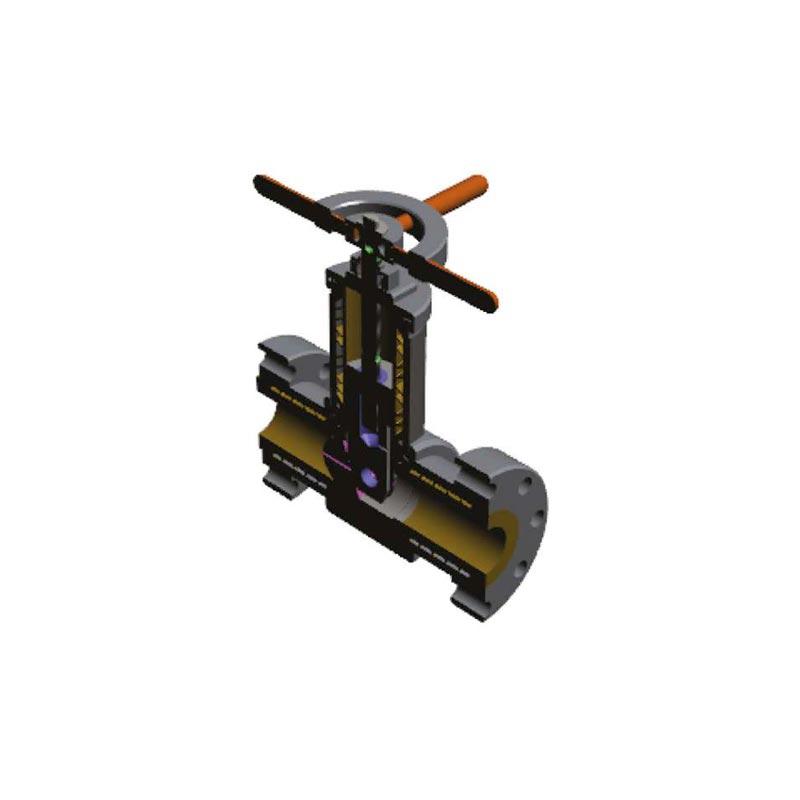

Нашей организацией производятся устройства универсальные запорные «Сибирь» 65 х 250 предназначенные для использования в эксплуатации устьевого оборудования на К.Н.С, на Д.Н.С, в качестве замены шиберных, клиновых, шаровых, пробковых, цилиндрических задвижек и задвижек в системах трубопроводов в условиях климатических районов I2-II5 по ГОСТ 16350-80.
Элементы конструкции У.З. Сибирь 65х250, определяющие их работоспособность и герметичность выполнены из отечественных, высокопрочных полимерных материалов, коррозионно-кавитационностойких, износостойких, токонепроводящих, нейтральны, как к электрохимической коррозии, так и к отложениям солей и парафинов на внутренних поверхностях.
Отличительные особенности конструкции устройства универсального запорного «Сибирь» 65х250
позволяют в процессе эксплуатации:
1. Обеспечить эксплуатацию У.З. «Сибирь» 65х250 в автоматическом режиме (выполнение функций клапана с одновременным дросселированием или штуцированием до Ø40мм и более)..
2. Исключить остаточные деформации, рассоединения, разрывы элементов конструкции У.З. Сибирь 65х250 при многократных размораживаниях в зимнее время и обеспечить их первоначальные эксплуатационные характеристики надежности после отогревов и плавления льда в полостях устройства.
3. Обеспечить в процессе эксплуатации У.З. Сибирь 65х250 в режиме ручного управления прохождение через условный проход Ду 65 скребков, приборов, технологической оснастки.
3. Исключить последствия коррозионно-кавитационных износов в процессе эксплуатации элементов конструкции У.З. Сибирь 65х250, определяющих их работоспособность, герметичность и долговечность.
3. Обеспечить увеличение сроков безремонтной эксплуатации У.З. Сибирь 65х250 не менее чем в три раза в сравнении с задвижками, выпускаемыми как в Российской Федерации так и за рубежом.
6. Снизить эксплуатационные расходы в процессе эксплуатации У.З. Сибирь 65х250.
7. Сократить время закрытия и открытия У.З. Сибирь 65х250 в процессе эксплуатации, особенно при аварийных ситуациях.
8. Проводить текущие ремонты и замену вышедших из строя деталей в случае необходимости как в стационарных так и в полевых условиях.
| Обозначение | У.З.Сибирь 65 х 250 |
| Условный диаметр прохода, Dу, мм. | 65 |
| Рабочее давление, кгс/см² (МПа) | 250 (25) |
| Температура эксплуатации, °С | от -60 до +280 |
| Рабочая среда | нефть, газ, вода пресная, техническая, подтоварная, сеноманская, химический состав и концентрация твердых частиц в перекачиваемой среде не регламентируется |
| Положение при эксплуатации | в любой плоскости |
| Коэффициенты увеличения проходов нагнетаемой среды через каналы клапанов относительно проходов трубопроводов | К 1,2 - 1,25 |
Гарантийный срок эксплуатации со дня ввода в эксплуатацию: | |
| без ремонтно-восстановительных работ | не менее 36 месяцев |
| полный срок эксплуатации | не менее 15 лет |
Габаритные размеры, мм | |
| Диаметр фланцев | 194 |
| Высота откр./ закр. | 490 / 440 |
| Масса, кг | 48 |
