Кабельный сальник
Кабельные сальники с зеркальными синусоидальными разрезами КС… 210.000.СБ предназначены для одновременной герметизации жил кабеля, конических поверхностей корпусов кабельных вводов, взаимодействующих с наружной поверхностью сальника кабельного, устьевых арматур, оснащенных ЭЦН.
КС…210.000.СБ изготовлены из износостойкого резинозаменяющего полиуретана на основе литьевой технологии согласно ТУ 2226-003-5061—2932-2005.
Запатентовано
Цена: по запросу.
- ОПИСАНИЕ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- ПРЕДВАРИТЕЛЬНЫЙ ЗАКАЗ
Нашей организацией разработаны, запатентованы и производятся кабельные сальники с зеркальными синусоидальными разрезами
КС… 210.000.СБ предназначенные для одновременной герметизации жил кабеля, конических поверхностей корпусов кабельных вводов, взаимодействующих с наружной поверхностью сальника кабельного, устьевых арматур, оснащенных ЭЦН.

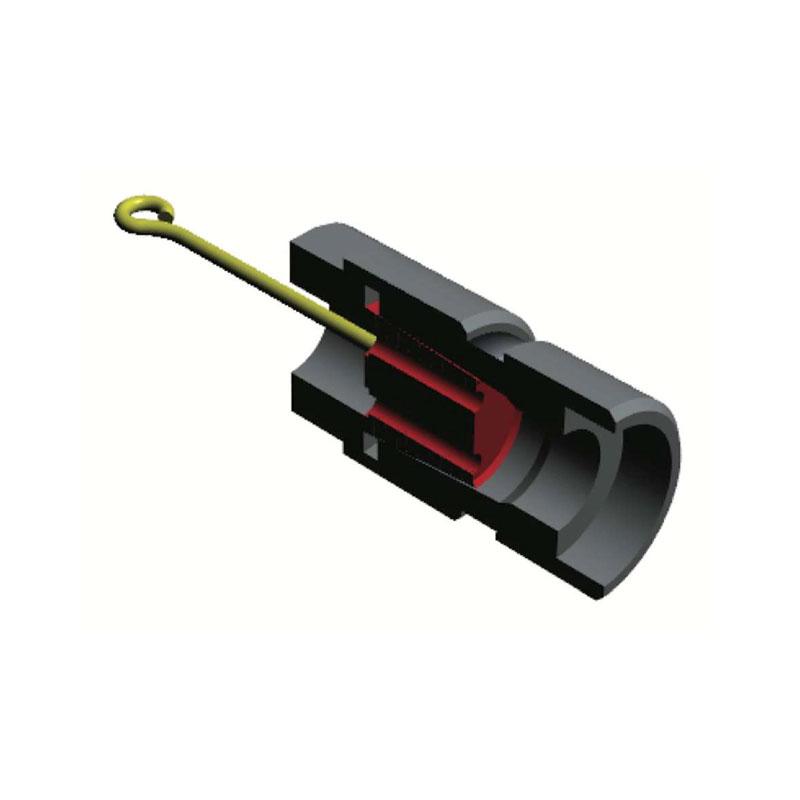

Особенности конструкции КС… 210.000.СБ.
Наличие зеркальных синусоидальных разрезов совместно с использованием полимерных материалов позволило:
1. Обеспечить надежную герметизацию сальника кабельного, особенно при эксплуатации скважин, оснащенных ЭЦН в зимнее время;
2. Удобство выполнения демонтажных операций при выполнении ремонтных работ на скважинах;
3. Многократность использования.
| Допустимое давление при испытаниях, МПа (кг/см²) | 42 (420) |
| Рабочее давление при эксплуатации, МПа (кг/см²) | 21 (210) |
| Температура эксплуатации, °С | от -60 до +170 |
| Рабочая среда | нефть, газ, вода пресная, техническая, подтоварная, сеноманская |
МАТЕРИАЛ КС…210.СБ.
КАБЕЛЬНЫЕ САЛЬНИКИ С ЗЕРКАЛЬНЫМИ СИНУСОИДАЛЬНЫМИ РАЗРЕЗАМИ КС…210.000.СБ изготовлены из износостойкого резинозаменяющего полиуретана на основе литьевой технологии согласно ТУ 2226-003-5061—2932-2005.

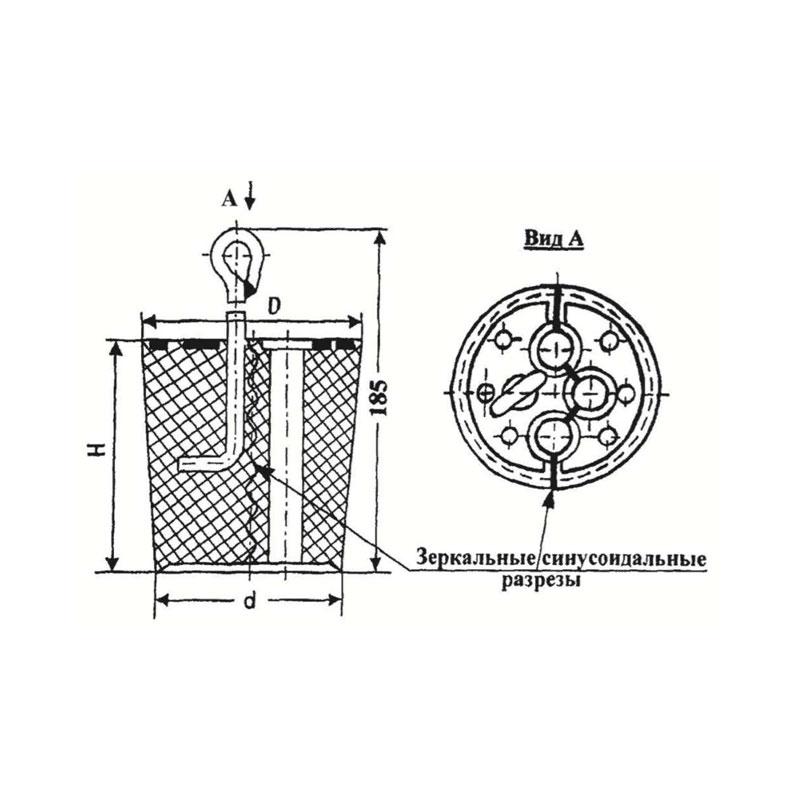

| № | Обозначение | Нижний диаметр d, мм | Верхний диаметр D, мм | Высота Н, мм | Диаметр жил кабеля, мм |
| 1 | КС 42.54.60.210 СБ | 42 | 54 | 60 | 8;9;10;11;12 |
| 2 | КС 52,8. 67,6.42.210 СБ | 52,8 | 67,6 | 42 | 8;9;10;11;12 |
