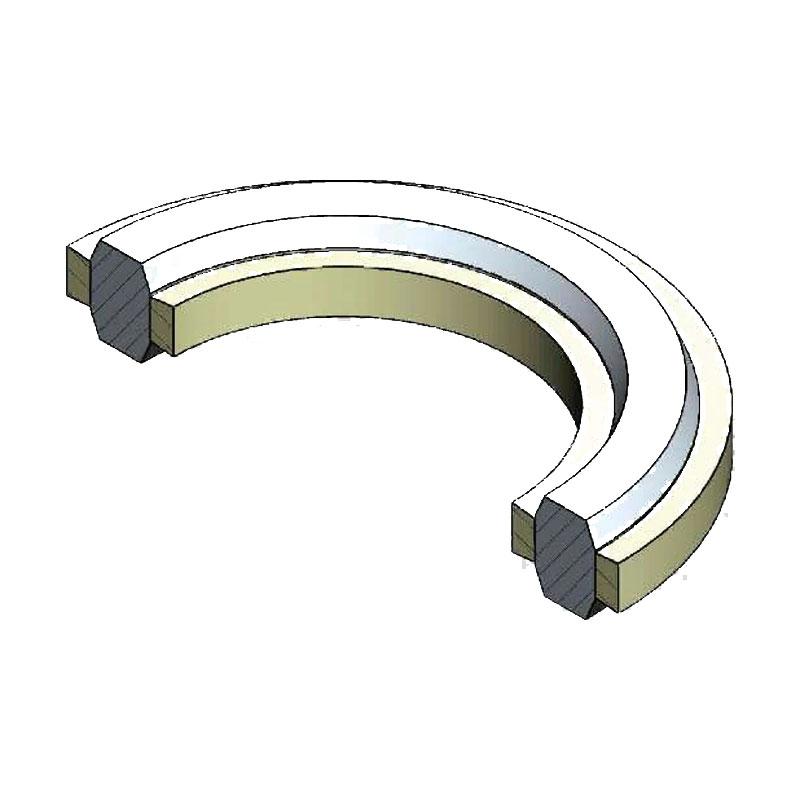

Прокладки уплотнительные
Нашей организацией разработаны, запатентованы и производятся прокладки уплотнительные с осевым перемещением 2-х защитных колец П2У…000.СБ.
Предназначенные для герметизации фланцевых и быстроразъемных соединений устьевых арматур, трубопроводов, оборудования, транспортирующих нефть, газ, агрессивные среды, воду пресную, подтоварную, сеноманскую с высоким содержанием сероводорода и высокой агрессивной активностью, в том числе при разработке континентальных и морских нефтегазовых месторождений с рабочим давлением 35 МПа м выше, а также в технологическом оборудовании, используемом при гидроразрывах пластов.
Условия эксплуатации для климатических районов I2-II3 по ГОСТ 16350-80.
Климатическое исполнение – УХЛ, категория размещения при эксплуатации I по ГОСТ 15150-69.
Цена: по запросу.
- ОПИСАНИЕ
- СПЕЦИФИКАЦИЯ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- ПРЕДВАРИТЕЛЬНЫЙ ЗАКАЗ
Отличительные особенности конструкции прокладок уплотнительных с осевым перемещением 2-х защитных колец П2У…000СБ
позволяют в процессе эксплуатации:
1. надежно обеспечить абсолютную герметичность соединений с поврежденными поверхностями уплотняемых поверхностей фланцев без демонтажа и ремонта оборудования;
2. обеспечить герметичность соединений с учетом погрешностей при выполнении исполнительных размеров уплотняемых канавок фланцев и уплотнительных прокладок П2У…000СБ;
3. изолировать уплотнительные металлические кольца и уплотняемые поверхности фланцев как от агрессивного воздействия перекачиваемых сред, так и от воздействия внешних сред;
4. исключить процесс электрохимической коррозии соединений;
5. обеспечить легкость монтажа и демонтажа оборудования;
6. обеспечить многократность их использования;
7. обеспечить герметичность фланцевых соединений устьевых арматур без периодического подтягивания;
8. повысить требования промышленной экологии и пожаробезопасности.

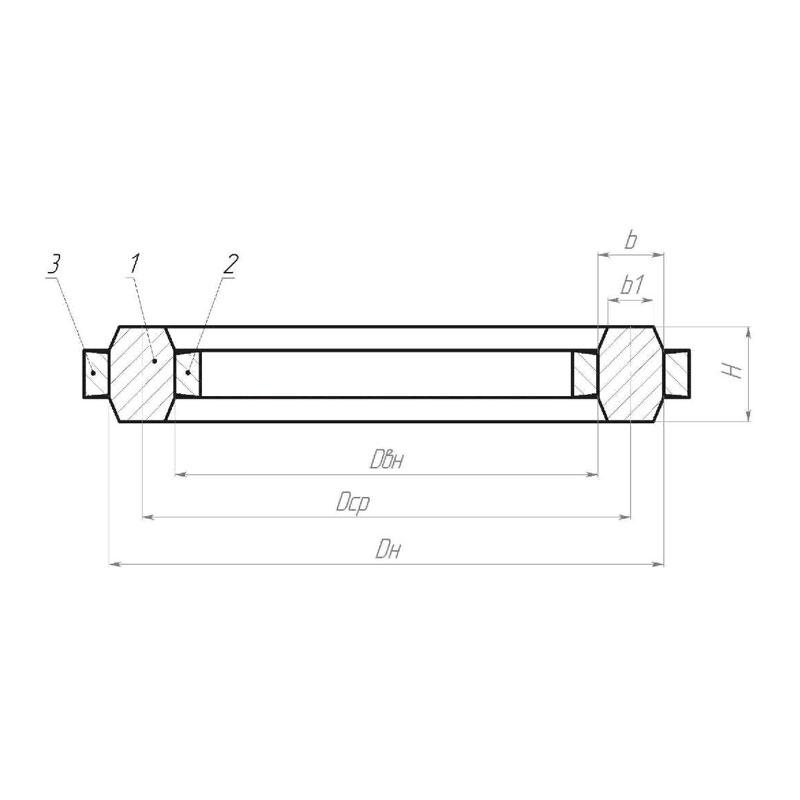

Спецификация (см. чертеж):
1. Уплотнительное металлическое кольцо
2. Внутреннее защитное кольцо
3. Внешнее защитное кольцо
| Рабочее давление при эксплуатации, МПа (кг/см²) | 35 (350) |
| Температура эксплуатации, °С | от -60 до +180 |
| Рабочая среда | нефть, газ, вода, пар, агрессивные среды |
| Показатели надежности | не менее 4-х лет (по данным подконтрольной эксплуатации и при многократном использовании) |
ОБОЗНАЧЕНИЕ, РАЗМЕРЫ ПРОКЛАДОК П2У...000СБ, ИХ СООТВЕТСТВИЕ ГОСТ28919-91 И МЕЖДУНАРОДНОМУ СТАНДАРТУ
| ОБОЗНАЧЕНИЕ, П2У…000СБ, Dн х Dвн | Dср, мм | Н, мм | d, мм | d1, мм | Масса, кг | ГОСТ 28919-91 | Стандарт API |
| П2У 93,6*71,4 СБ | 82,5 | 16 | 11,1 | 7,7 | 0,28 | + | + |
| П2У 603,2*565,2 СБ | 584,2 | 24 | 19 | 12,3 | 5,8 | + |
