Сосуды уравнительные СУ 6,3 / СУ 25 / СУ 40
Сосуды уравнительные предназначены для исключения влияния на результат измерений высоты столба жидкости в импульсной линии путем поддержания постоянного уровня жидкости в сосуде по отношению к измеряемому переменному уровню в резервуарах при измерении дифманометрами уровня жидкости в резервуарах, а также перепада давления или расхода жидкостей с температурой свыше 100 °С для обеспечения равенства плотностей жидкости в импульсных линиях.
Исполнение согласно ТУ 4218-004-14911892-2013.
Цена: по запросу.
- Характеристики
Маркировка уравнительных сосудов СУ 6,3-2-А; СУ 6,3-2-Б.
СУ - сосуд уравнительный, 6,3 условное давление среды (MПa), 2 - исполнение для закрытых резервуаров (нижний и боковой ниппели для присоединения к импульсной линии), исполнение (материалы) корпусных деталей: А - углеродистая сталь, Б - нержавеющая сталь.
PN - до 6,3МПа (бЗкгс/cм2), до 25MПa (250кгс/cм2), до 40МПа (40кгс/cм2).
Исполнение А - сталь 20 или сталь 09Г2С, рабочие среды: нейтральные жидкости вода, нефтепродукты, не агрессивные к материалам изделия.
Исполнение Б - сталь 12X18H10T, рабочие среды: вода, пар, нефтепродукты, щелочные смеси, кислоты, не агрессивные к материалам изделия.

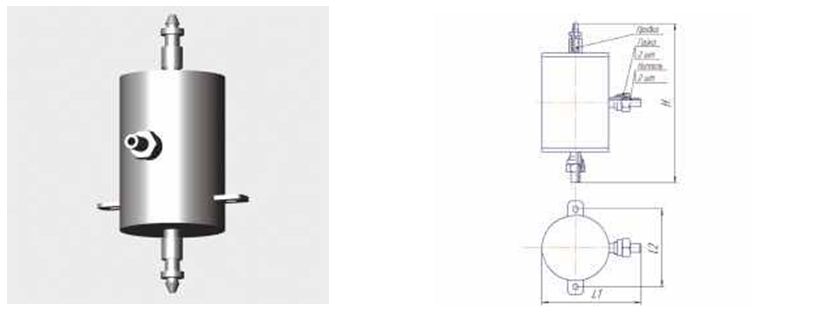

Тип | Размеры, мм | Масса,кг (не более) | ||
H | U | L2 | ||
СУ 6,3-2-А | 255 | 150 | 130 | 2,7 |
СУ 25-2-A СУ 25-2-Б | 270 | 150 | 130 | 2,7 |
СУ 40-2-А СУ 40-2-Б | 162 | 140 | 120 | 2,0 |
