Клапаны игольчатые муфтовые

Клапаны игольчатые с муфтовым присоединением к трубопроводу (муфта — муфта).

Данные клапаны изготовлены для условий эксплуатации по ГОСТ 15150-69.

15с54бк климатическое исполнение У1 (от -40°C до +40°C);

15лс54бк климатическое исполнение ХЛ (от -60°C до +40°C);

15нж54бк климатическое исполнение УХЛ (от -60°C до +40°C).

Пропуск среды в затворе класс «А».

Цена: по запросу.

  • Клапаны игольчатые муфтовые
  • ОБЩИЕ СВЕДЕНИЯ ИК
  • КОНСТРУКЦИЯ ИК
  • ХАРАКТЕРИСТИКИ ИК

DN - 10

PN-16MПa (160 кгс/см2); PN-25MПa (250кгс/см2); PN-40MПa (400кгс/см2).

15с54бк - рабочие среды: нейтральные жидкости и газы, вода, пар, нефтепродукты, не агрессивные к материалам деталей клапана.

15лс54бк - рабочие среды: нейтральные жидкости, вода, пар, нефтепродукты, не агрессивные к материалам деталей клапана.

15нж54бк1 - (корпусные детали из нержавеющей стали 12X18H 10T) рабочие среды: вода, пар, нефтепродукты, щелочные смеси, кислоты, не агрессивные к материалам деталей клапана.

Проход условный DN, мм

L длина, мм

Н высота, мм

Macca не более, кг

6

68

95

0,6

10

68

95

0,6

15

68

95

0,6

20

85

100

0,95

25

100

105

1,3

Клапаны: 15с54бк, 15лс54бк, 15нж54бк

Основным предназначением клапанов (вентилей) игольчатых является установка под манометры и другую измерительную арматуру на линиях установок теплотехнического и технологического контроля.
Клапаны игольчатые применяются в нефтегазовой отрасли, в энергетической промышленности, в качестве запорного устройства перед измерительными устройствами.

Игольчатые клапаны различаются по условиям эксплуатации, для различных климатических условий и видов рабочих сред.
15с54бк клапан игольчатый стальной: умеренное климатическое исполнение, неагрессивная рабочая среда.
15лс54бк клапан игольчатый хладостойкий: умеренное и холодное климатическое исполнение, неагрессивная рабочая среда.
15нж54бк клапан игольчатый нержавеющий: умеренное и холодное климатическое исполнение, неагрессивные и агрессивные среды.

Изготовление и поставка клапанов игольчатых по ТУ 3742-001-14911892-2010 DN-6, 10, 15, 20, 25 мм. PN-16,25,40MПa.


На каждом клапане в месте, установленном сборочным чертежом, нанесена маркировка по ГОСТ Р 52760-2007.

Пример:
15с54бк Dn15 Рп1б0 - вентиль (клапан) игольчатый из углеродистой стали, давление рабочей среды 160кгс/см2, условный проход 15мм.
RS - логотип предприятия - изготовителя. Стрелка указывает направление рабочей среды.

Расшифровка маркировки игольчатых клапанов

Цифра 15 обозначает принадлежность запорного устройства к категории запорной арматуры "клапаны(вентили)".
С - материал, из которого изготовлены корпусные детали клапана игольчатого, в данном случае; углеродистая сталь 20,30,35.
ЛС - в маркировке клапана хладостойкого 15лс54бк говорят о том, что корпусные детали клапана Изготовлены из легированной стали марки 09Г2С, 18ХГ.
НЖ - в маркировке клапана 15нж54бк обозначает, что исполнение корпусных деталей - из: нержавеющей стали марки 12X18H10T, 08X18H10.
Цифра 54 в названии игольчатых клапанов обозначает номер модели. БК - без колец: материал уплотнения затвора метал по металлу.
Рп1б0 - означает, что клапан выдерживает условное давление 1б0кгс/см (16MПa). Dn15 - условный проход 15мм.

Конструкция игольчатых клапанов

Клапаны игольчатые изготавливаются с различным видом присоединений к трубопроводу:
– муфтовые (муфта - муфта);
– цапковые (цапка - цапка);
– комбинированные (цапка - муфта);
– штуцерные (СШН - штуцерно-ниппельное соединение);
– муфтовые со стяжной переходной муфтой.

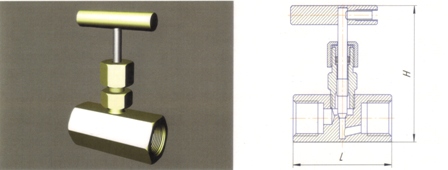

Клапан состоит из следующих узлов и деталей (рисунок 1. - муфтовый корпус клапана):

корпус клапана (1);

шток (2), обеспечивает перекрытие проходного отверстия клапана;

сальниковый узел, обеспечивает герметичность клапана по отношению к внешней среде и состоящего из:

штуцера (3);

шайбы (4);

уплотнительного кольца (5) из терморасширенного графита (ТРГ);

нажимной втулки (6);

накидная гайка (7) накручивается на штуцер (3);

ручка (8).

Работа клапана: вращением маховика обеспечивается поступательное движение штока, который, перемещаясь по резьбе штуцера, открывает или закрывает проходное сечение корпуса клапана. Вращение ручки при открытии - против часовой стрелки, при закрытии — по часовой стрелке.

Характеристики клапанов игольчатых

Клапаны игольчатые изготавливаются для условий эксплуатации по ГОСТ 15150-69:
клапаны игольчатые из углеродистой стали - У1;
клапаны игольчатые из легированной стали - УХЛ;
клапаны игольчатые из нержавеющей стали - УХЛ.

Изготовление и поставка по ТУ 3742-001-14911892-2010

Общие характеристики клапанов 15с(лс,нж)54бк

Наименование параметра

Значение

Проход условный DN, мм

6-25

Давление номинальное PN, кгс/см2

16, 25, 40МПа (160, 250, 400кгс/см2)

Рабочая среда (в зависимости от исполнения корпусных деталей игольчатого клапана)

Нейтральные жидкости и газы, вода, пар, нефтепродукты, щелочные смеси, кислоты.

Температура рабочей среды, oС (в зависимости от исполнения корпусных деталей клапана)

от -60 до +400

Температура окружающей среды, oС (в зависимости от исполнения корпусных деталей клапана)

от -60 до +45

Пропуск среды в затворе по ГОСТ Р 54808-2011, смo/мин

по классу А

Полный средний pecypc, циклов

2000

Полный срок службы, лет

не менее 10

Материалы исполнения корпусных деталей

Наименование детали

15с54бк 15с54бк1 15с54бкМ

15лс54бк 15лс54бк1 15лс54бкМ

15нж54бк 15нж54бк1 15нж54бкМ

корпус

20, 30, 35

09Г2С,18ХГ

12X18H 10T

ШТОК

40X

20X13, 14X17H2

12X18H 10T

штуцер

20, 30, 35

09Г2С, 18ХГ

12X18H 10T

гайка накидная

20, 30, 35

09Г2С, 18ХГ

09Г2С, 18ХГ

уплотнение

ГФ-2

ГФ-2

ГФ-2

Присоединительные размеры патрубков (Наружная резьба)

DN, мм

15

Резьба

M20x1,5*; M22x1,5**;
R, G, NPT

Длина, мм

68

Высота, мм

95

Macca, не более кг

0,4

Присоединительные размеры патрубков (Внутренняя резьба)

DN, мм

6

10

15

20

Коническая,
Rc, G, NPT

1/4

3/8

1/2

3/4

Длина, мм

68

68

68

85

Высота, мм

95

95

95

100

Macca, не более кг

0,5

0,5

0,45

0,7
