Клапан запорный 15c(лс,нж)б7бк
Клапан запорный 15c(лс,нж)б7бк применяется в качестве запорного устройства в дифференциальных манометрах, на линиях установок технологического и технического контроля.Работа клапана: вращением маховика обеспечивается поступательное движение шпинделя, который, перемещаясь, поднимает или опускает золотник, обеспечивая тем самым полное перекрытие или открытие проходного отверстия в седле корпуса клапана.
Цена: по запросу.
- Клапан запорный характеристики
Установочное положение клапана на трубопроводе - любое.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания. Направление движения рабочей среды должно совладать с направлением стрелки на корпусе.
Рабочая среда не должна содержать механических примесей.
К монтажу, эксплуатации и обслуживанию клапанов допускается персонал, изучивший устройство изделия, правила техники безопасности, требования инструкции по эксплуатации и имеющий навыки работы с клапанами. Перед монтажом клапанов на трубопровод проверить его визуально. При обнаружении загрязнения — промыть и продуть.
При гидравлических испытаниях трубопровода на прочность клапан должен быть открыт.
| Материалы основных деталей | |
| Наименование детали | 15с67бк муфтовый запорный 15с67бк1 цапковый запорный |
| корпус | 30, 35 |
| шток | 20Х13, 14Х17Н2 |
| штуцер | 30, 35 |
| втулка | Латунь ЛС59 |
| гайка накидная | 30, 35 |
| уплотнение | ГФ-2 |
| Условия эксплуатации вентиля | |
| Рабочие среды и температура | жидкие нефтепродукты и смеси неагрессивные к материалам исполнения вентиля, вода, пар температура от -40°С до +400°С |
| пропуск среды в затворе: класс А по ГОСТ 9544-2015 | |
| срок эксплуатации (гарантийная наработка): 18 месяцев со дня ввода в эксплуатацию (не более 800 циклов в пределах 12000 часов) | |
| Характеристики клапанов | ||||||
| Наименование параметра | Показатель | |||||
| Проход условны DM, мм | 6 | 10 | 15 | 20 | 25 | |
| Давление номинальное PN, кгс/см2 | 160 | |||||
| Рабочая среда | Нейтральные жидкости и газы, вода, пар | |||||
| Рабочая температура, 0С | от -60 до +425 | |||||
| Температура окружающей среды, °С | от -60 до +40 | |||||

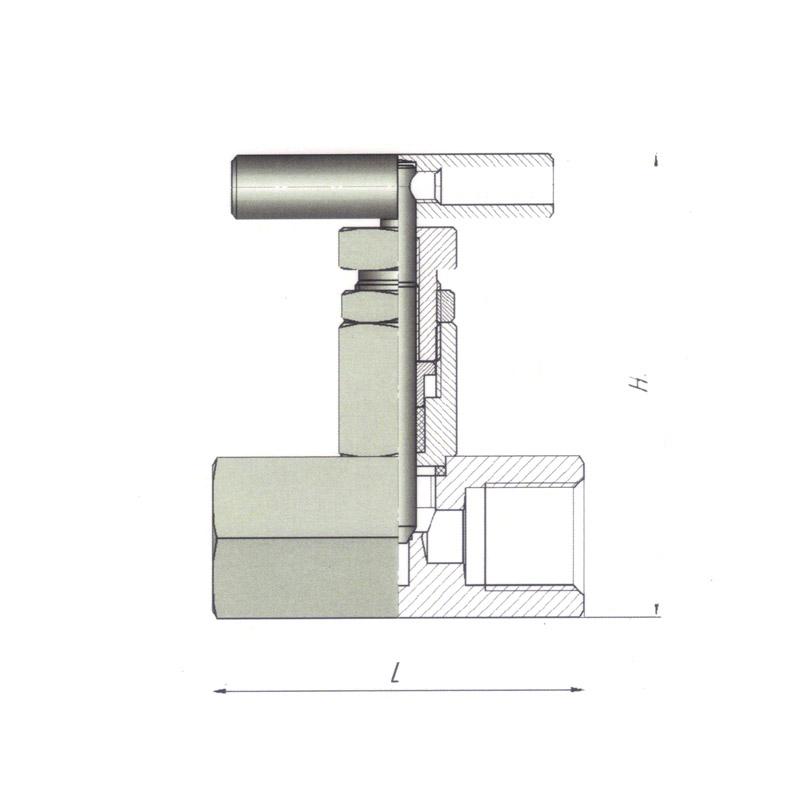

| Габаритные размеры | Длина, мм | 64 | 64 | 68 | 85 | 100 |
| Высота, мм | 83 | 83 | 83 | 98 | 98 | |
| Размеры резьбы патрубков | Rc1/4 | Rc3/8 | Rc1/2 | Rc3/4 | Rc1 | |
| Пpoпycк среды в затворе по ГОСТ Р 54808-2011, см'/мин | по классу А | |||||
| Климатическое исполнение | УХЛ1, ХЛ | |||||
| Масса не более, кг. | 0,5 | 0,5 | 0,5 | 0,95 |
| |
| Изготовление и поставка | ТУ 3742-001-14911892-2010 | |||||
| Присоединительные размеры патрубков | |||
| Наименование | 15сб7бк муфтовый внутренняя резьба | 15сб7бк1 цапковый наружная резьба | |
| Ду, мм | 6 | 15 | 15 |
| Резьба | Rc 1/4 | Rc 1/2 | M22x1,5 |
| Длина, мм | 64 | 68 | 68 |
| Высота, мм | 100 | 100 | 100 |
| Macca, кг | 0,6 | 0,5 | 0,5 |
Условия эксплуатации вентиля
Рабочие среды и температура: жидкие нефтепродукты и смеси щелочные и кислоты не агрессивные к материалам исполнения вентиля, вода, пар температурой от от -60°C до +425°C Пропуск среды в затворе: класс А по ГОСТ Р 54808-2011
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания. Направление движения рабочей среды должно совладать с направлением стрелки на корпусе.
Рабочая среда не должна содержать механических примесей.
Срок эксплуатации (гарантийная наработка): 18 месяцев со дня ввода в эксплуатацию (не более 800 циклов в пределах 12000 часов)
Разборка и сборка клапанов должна проводится после снятия с трубопровода.
Категорически запрещается проводить работы по устранению неполадок и дефектов при наличии давления рабочей среды в трубопроводе.
