Клапан обратный РС-4901.МФ (4902,4903)
стяжной межфланцевый

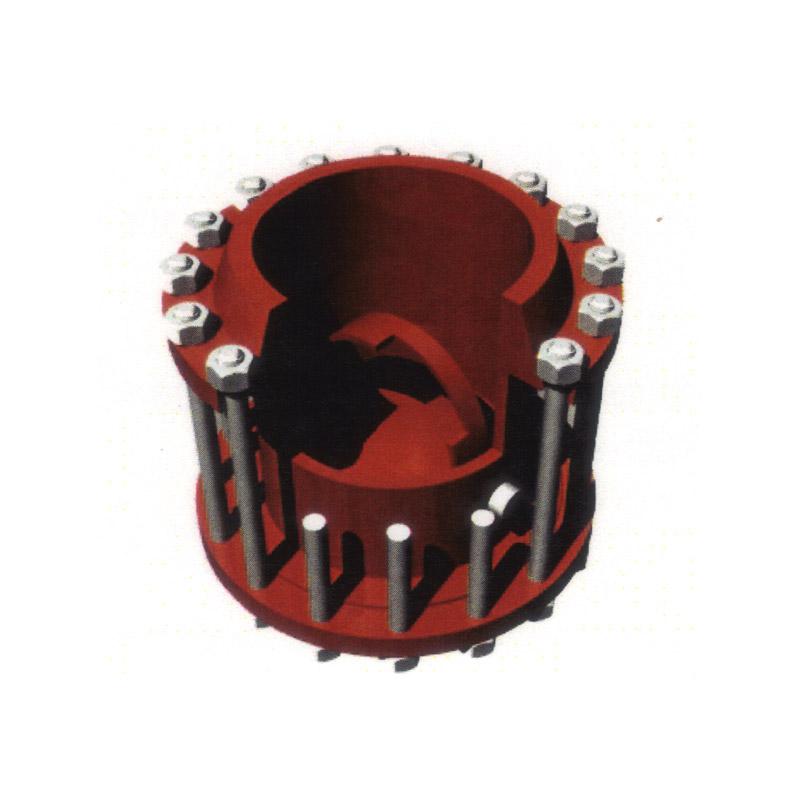

Клапан обратный поворотный стяжной межфланцевый РС-4901.МФ, РС-4902.МФ, РС-4903.МФ
Типа 19с49нж, 19лс49нж, 19нж49нж; DN 400 - 1200 мм; PN 25 кгс/см²
Изготовление и поставка по ТУ 3742-005-14911892-2013, ТУ 3700-012-14911892-2015
Цена: по запросу.

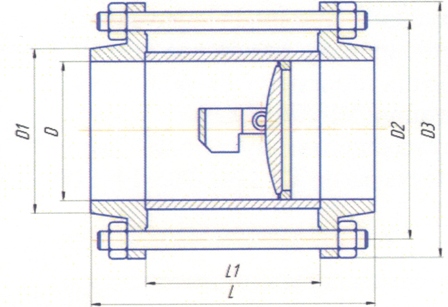

- Габаритные и присоединительные размеры изделия
| Условное |
| PN, кгс/см² | |||||
| обозначение | DN, | 25 | |||||
| изделия |
| D, мм | D1, мм | D2, мм | D3, мм | L, мм | Масса, кг |
| РС-49ХХ | 400 | 398 | 432 | 550 | 610 | 670 | * |
| РС-49ХХ | 450 | 450 | 484 | 600 | 660 | 700 | * |
| РС-49ХХ | 500 | 500 | 535 | 660 | 730 | 780 | * |
| РС-49ХХ | 600 | 600 | 636 | 770 | 845 | 885 | * |
| РС-49ХХ | 700 | 690 | 726 | 875 | 960 | 1020 | * |
| РС-49ХХ | 800 | 790 | 826 | 990 | 1075 | 1175 | * |
| РС-49ХХ | 900 | 892 | 926 | 1090 | 1185 | 1285 | * |
| РС-49ХХ | 1000 | 992 | 1028 | 1210 | 1315 | 1415 | * |
| РС-49ХХ | 1200 | 1192 | 1228 | 1420 | 1525 | 1605 | * |
* - Указывается по запросу заказчика
– Возможно изготовление затворов обратных другой строительной длины и размеров по требованию заказчика
