Клапан обратный РС-4701.ПП (4702,4703)
Тип 19с47нж, 19лс47нж, 19нж47нж;, под приварку

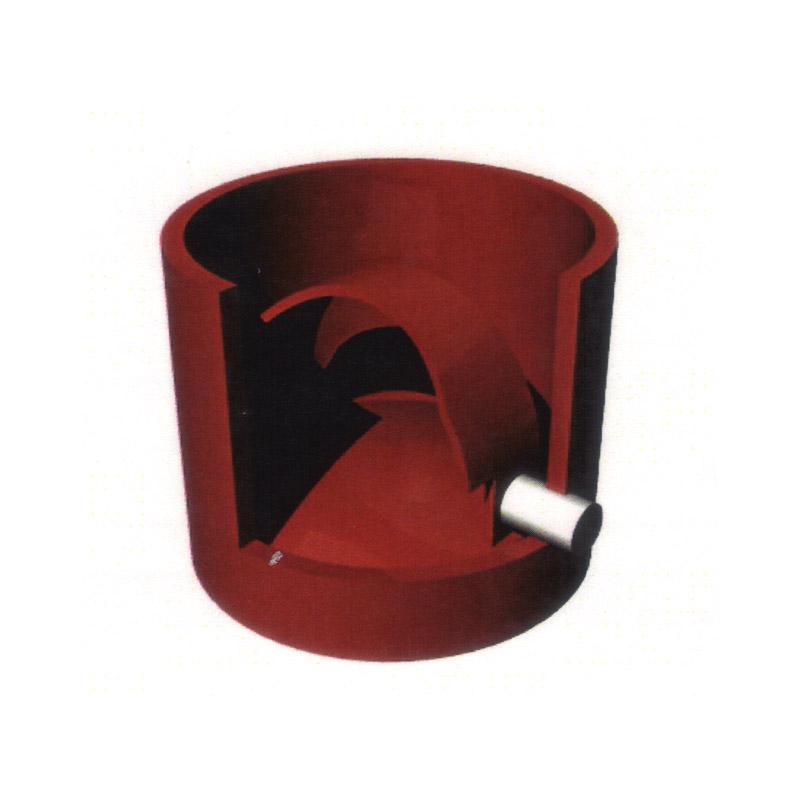

Клапан обратный поворотный под приварку РС-4701.ПП, РС-4702.ПП, РС-4703.ПП
Типа 19с47нж, 19лс47нж, 19нж47нж; DN 150 - 1200 мм; PN 16 - 160 кгс/см²
Изготовление и поставка по ТУ 3742-005-14911892-2013, ТУ 3700-012-14911892-2015
Цена: по запросу.

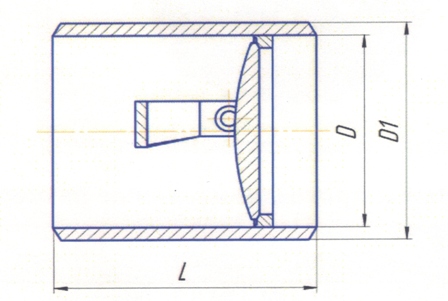

- Габаритные и присоединительные размеры изделия
| Условное обозначение изделия |
DN, | PN, кгс/см² | |||||||||||
| 16 | 25 | 40 | |||||||||||
| D, мм | D1, | L, | Масса, кг | D, | D1, | L, | Масса, кг | D, | D1, | L, | Масса, кг | ||
| РС-47ХХ | 150 | 146 | 161 | 160 | * | 146 | 161 | 160 | * | 145 | 161 | 160 | * |
| РС-47ХХ | 200 | 202 | 222 | 220 | * | 202 | 222 | 220 | * | 200 | 222 | 220 | * |
| РС-47ХХ | 250 | 254 | 278 | 280 | * | 254 | 278 | 280 | * | 252 | 278 | 280 | * |
| РС-47ХХ | 300 | 303 | 330 | 330 | * | 303 | 330 | 330 | * | 301 | 330 | 330 | * |
| РС-47ХХ | 350 | 351 | 382 | 380 | * | 351 | 382 | 380 | * | 351 | 382 | 380 | * |
| РС-47ХХ | 400 | 398 | 432 | 430 | * | 398 | 432 | 430 | * | 398 | 432 | 430 | * |
| РС-47ХХ | 450 | 450 | 484 | 480 | * | 450 | 484 | 480 | * | 448 | 484 | 480 | * |
| РС-47ХХ | 500 | 501 | 535 | 535 | * | 500 | 535 | 535 | * | 495 | 535 | 535 | * |
| РС-47ХХ | 600 | 602 | 636 | 640 | * | 600 | 636 | 640 | * | 595 | 636 | 640 | * |
| РС-47ХХ | 700 | 692 | 726 | 725 | * | 690 | 726 | 725 | * | 695 | 726 | 725 | * |
| РС-47ХХ | 800 | 792 | 826 | 825 | * | 790 | 826 | 825 | * | 795 | 826 | 825 | * |
| РС-47ХХ | 900 | 892 | 926 | 925 | * | 892 | 926 | 925 | * | - | - | - | - |
| РС-47ХХ | 1000 | 992 | 1028 | 1030 | * | 992 | 1028 | 1030 | * | - | - | - | - |
| РС-47ХХ | 1200 | 1192 | 1228 | 1230 | * | 1192 | 1228 | 1230 | * | - | - | - | - |
| Условное обозначение изделия |
DN, | PN, кгс/см² | |||||||||||
| 63 | 80/100 | 160 | |||||||||||
| D, мм | D1, | L, | Масса, кг | D, | D1, | L, | Масса, кг | D, | D1, | L, | Масса, кг | ||
| РС-47ХХ | 150 | 142 | 161 | 160 | * | 136 | 161 | 160 | * | 136 | 161 | 160 | * |
| РС-47ХХ | 200 | 198 | 222 | 220 | * | 190 | 222 | 220 | * | 190 | 222 | 220 | * |
| РС-47ХХ | 250 | 246 | 278 | 280 | * | 236 | 278 | 280 | * | 236 | 278 | 280 | * |
| РС-47ХХ | 300 | 294 | 330 | 330 | * | 284 | 330 | 330 | * | 284 | 330 | 330 | * |
| РС-47ХХ | 350 | 342 | 382 | 380 | * | - | - | - | - | - | - | - | - |
| РС-47ХХ | 400 | 386 | 432 | 430 | * | - | - | - | - | - | - | - | - |
| РС-47ХХ | 500 | 485 | 535 | 480 | * | - | - | - | - | - | - | - | - |
* - Указывается по запросу заказчика
– Возможно изготовление затворов обратных другой строительной длины и размеров по требованию заказчика
