Клапан обратный РС-4701.Ф (4702,4703)
Тип 19с47нж, 19лс47нж, 19нж47нж, фланцевый
Клапан обратный поворотный фланцевый РС-4701.Ф, РС-4702.Ф, РС-4703.Ф
Типа 19с47нж, 19лс47нж, 19нж47нж; DN 150 - 1200 мм; PN 16 - 63 кгс/см²
Изготовление и поставка по ТУ 3742-005-14911892-2013, ТУ 3700-012-14911892-2015
Цена: по запросу.

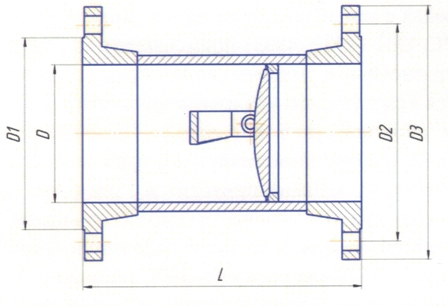

- Габаритные и присоединительные размеры изделия
| Условное обозначение изделия |
DN, | PN, кгс/см² | |||||||||||
| 16 | 25 | ||||||||||||
| D, мм | D1, | D2, | D3, мм | L, мм | Масса, | D, мм | D1, мм | D2, | D3, мм | L, мм | Масса, | ||
| РС-47ХХ | 150 | 146 | * | 240 | 280 | 280 | * | 146 | * | 250 | 300 | 280 | * |
| РС-47ХХ | 200 | 202 | * | 295 | 335 | 330 | * | 202 | * | 310 | 360 | 330 | * |
| РС-47ХХ | 250 | 254 | * | 355 | 405 | 400 | * | 254 | * | 370 | 425 | 400 | * |
| РС-47ХХ | 300 | 303 | * | 410 | 460 | 450 | * | 303 | * | 430 | 485 | 450 | * |
| РС-47ХХ | 350 | 351 | * | 470 | 520 | 510 | * | 351 | * | 490 | 550 | 510 | * |
| РС-47ХХ | 400 | 398 | * | 525 | 580 | 570 | * | 398 | * | 550 | 610 | 570 | * |
| РС-47ХХ | 450 | 450 | * | 585 | 640 | 650 | * | 450 | * | 600 | 660 | 650 | * |
| РС-47ХХ | 500 | 501 | * | 650 | 710 | 700 | * | 500 | * | 660 | 730 | 700 | * |
| РС-47ХХ | 600 | 602 | * | 770 | 840 | 8300 | * | 600 | * | 770 | 845 | 8300 | * |
| РС-47ХХ | 700 | 692 | * | 840 | 910 | 900 | * | 690 | * | 875 | 960 | 900 | * |
| РС-47ХХ | 800 | 792 | * | 950 | 1020 | 1000 | * | 790 | * | 990 | 1075 | 1000 | * |
| РС-47ХХ | 900 | 892 | * | 1050 | 1120 | 1100 | * | 892 | * | 1090 | 1185 | 1100 | * |
| РС-47ХХ | 1000 | 992 | * | 1170 | 1255 | 1250 | * | 992 | * | 1210 | 1315 | 1250 | * |
| РС-47ХХ | 1200 | 1192 | * | 1390 | 1485 | 1500 | * | 1192 | * | 1420 | 1525 | 1500 | * |
| Условное обозначение изделия |
DN, | PN, кгс/см² | |||||||||||
| 40 | 63 | ||||||||||||
| D, мм | D1, | D2, | D3, мм | L, мм | Масса, | D, мм | D1, мм | D2, | D3, мм | L, мм | Масса, | ||
| РС-47ХХ | 150 | 145 | * | 250 | 300 | 280 | * | 142 | * | 280 | 340 | 300 | * |
| РС-47ХХ | 200 | 200 | * | 320 | 375 | 330 | * | 198 | * | 345 | 405 | 360 | * |
| РС-47ХХ | 250 | 252 | * | 385 | 445 | 400 | * | 246 | * | 400 | 470 | 450 | * |
| РС-47ХХ | 300 | 301 | * | 450 | 510 | 450 | * | 294 | * | 460 | 530 | 500 | * |
| РС-47ХХ | 350 | 351 | * | 510 | 570 | 510 | * | 342 | * | 525 | 595 | 560 | * |
| РС-47ХХ | 400 | 398 | * | 585 | 655 | 570 | * | 386 | * | 585 | 670 | 700 | * |
| РС-47ХХ | 450 | 448 | * | 610 | 680 | 650 | * | - | - | - | - | - | - |
| РС-47ХХ | 500 | 495 | * | 670 | 755 | 700 | * | 485 | * | 705 | 800 | 880 | * |
| РС-47ХХ | 600 | 595 | * | 795 | 890 | 8300 | * | 585 | * | 820 | 925 | 970 | * |
| РС-47ХХ | 700 | 695 | * | 900 | 995 | 900 | * | 685 | * | 935 | 1045 | 1100 | * |
| РС-47ХХ | 800 | 795 | * | 1030 | 1135 | 1000 | * | 785 | * | 1050 | 1165 | 1300 | * |
| РС-47ХХ | 900 | 895 | * | 1140 | 1250 | 1100 | * | 885 | * | 1170 | 1285 | 1400 | * |
| РС-47ХХ | 1000 | 995 | * | 1250 | 1360 | 1250 | * | 985 | * | 1290 | 1415 | 1650 | * |
| РС-47ХХ | 1200 | 1195 | * | 1460 | 1575 | 1500 | * | 1185 | * | 1530 | 1665 | 1800 | * |
* - Указывается по запросу заказчика
– Возможно изготовление затворов обратных другой строительной длины и размеров по требованию заказчика
