Клапан обратный РС-4601.МФ (4602,4603)
Тип 19с73нж, 19лс73нж, 19нж73нж, стяжной межфланцевый
Клапан обратный поворотный стяжной межфланцевый РС-4601.МФ, РС-4602.МФ, РС-4603.МФ
Типа 19с73нж, 19лс73нж, 19нж73нж; DN 100 - 300 мм; PN 25 - 63 кгс/см²
Изготовление и поставка по ТУ 3742-005-14911892-2013, ТУ 3700-012-14911892-2015
Цена: по запросу.

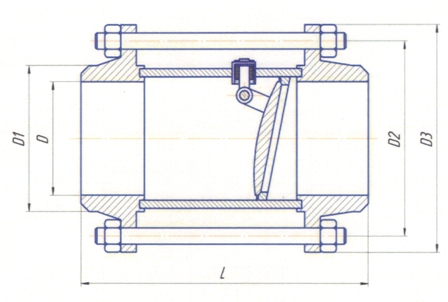

- Габаритные и присоединительные размеры изделия
| Условное обозначение изделия |
DN, | PN, кгс/см² | |||||||||||||||||
| 25 | 40 | 63 | |||||||||||||||||
| D, | D1, | D2, | D3, | L, | Масса, кг | D, | D1, | D2, | D3, | L, | Масса, кг | D, | D1, | D2, | D3, | L, | Масса, кг | ||
| РС-46ХХ | 100 | 96 | 110 | 190 | 230 | 245 | * | 96 | 110 | 190 | 230 | 245 | * | 94 | 110 | 200 | 250 | 245 | * |
| РС-46ХХ | 150 | 146 | 161 | 250 | 300 | 310 | * | 145 | 161 | 250 | 300 | 310 | * | 142 | 161 | 280 | 340 | 310 | * |
| РС-46ХХ | 200 | 202 | 222 | 310 | 360 | 370 | * | 200 | 222 | 320 | 375 | 370 | * | 198 | 222 | 345 | 405 | 370 | * |
| РС-46ХХ | 250 | 254 | 278 | 370 | 425 | 430 | * | 252 | 278 | 385 | 445 | 430 | * | 246 | 278 | 400 | 470 | 430 | * |
| РС-46ХХ | 300 | 303 | 330 | 430 | 485 | 490 | * | 301 | 330 | 450 | 510 | 490 | * | 294 | 330 | 460 | 530 | 490 | * |
* - Указывается по запросу заказчика
– Возможно изготовление затворов обратных другой строительной длины и размеров по требованию заказчика
