Клапан обратный РС-4501.ПП (4502,4503)
Тип 19с38нж, 19лс38нж, 19нж38нж, под приварку

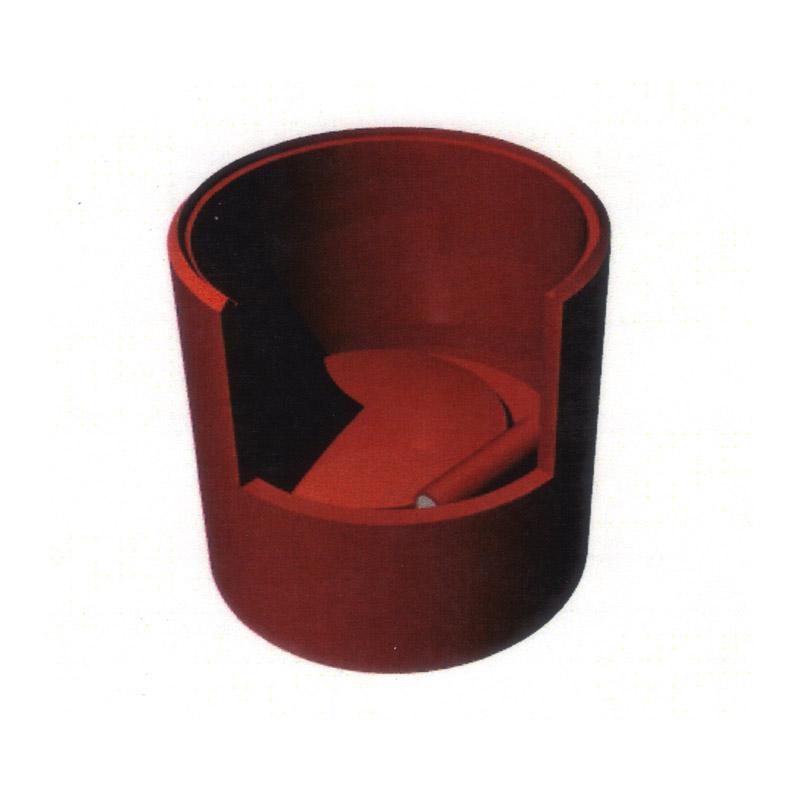

Клапан обратный поворотный под приварку РС-4501.ПП РС-4502.ПП, РС-4503.ПП
Типа 19с38нж, 19лс38нж, 19нж38нж; DN 32-700 мм; PN 10-100 кгс/см²
Изготовление и поставка по ТУ 3742-005-14911892-2013, ТУ 3700-012-14911892-2015.
Цена: по запросу.

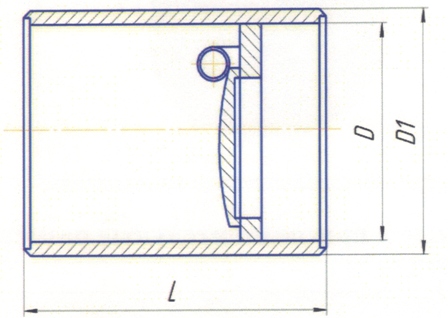

- Габаритные и присоединительные размеры изделия
| Условное обозначение изделия |
DN, | PN, кгс/см² | |||||||||||
| 10 | 16 | 25 | |||||||||||
| D, мм | D1, | L, мм | Масса, | D, | D1, | L, мм | Масса, | D, | D1, | L, | Масса, | ||
| РС-45ХХ | 32 | 31 | 39 | 175 | * | 31 | 39 | 175 | * | 31 | 39 | 175 | * |
| РС-45ХХ | 40 | 38 | 46 | 225 | * | 38 | 46 | 225 | * | 38 | 46 | 225 | * |
| РС-45ХХ | 50 | 49 | 58 | 225 | * | 49 | 58 | 225 | * | 49 | 58 | 225 | * |
| РС-45ХХ | 80 | 78 | 90 | 300 | * | 78 | 90 | 300 | * | 78 | 90 | 300 | * |
| РС-45ХХ | 100 | 96 | 110 | 390 | * | 96 | 110 | 390 | * | 96 | 110 | 390 | * |
| РС-45ХХ | 150 | 146 | 161 | 255 | * | 146 | 161 | 255 | * | 146 | 161 | 255 | * |
| РС-45ХХ | 200 | 202 | 222 | 315 | * | 202 | 222 | 315 | * | 202 | 222 | 315 | * |
| РС-45ХХ | 250 | 254 | 276 | 325 | * | 254 | 278 | 325 | * | 254 | 278 | 325 | * |
| РС-45ХХ | 300 | 303 | 330 | 355 | * | 303 | 330 | 355 | * | 303 | 330 | 355 | * |
| РС-45ХХ | 350 | 351 | 382 | 405 | * | 351 | 382 | 405 | * | 351 | 382 | 405 | * |
| РС-45ХХ | 400 | 398 | 432 | 440 | * | 398 | 432 | 440 | * | 398 | 432 | 440 | * |
| РС-45ХХ | 500 | 501 | 535 | 555 | * | 501 | 535 | 555 | * | 500 | 535 | 555 | * |
| РС-45ХХ | 600 | 602 | 636 | 640 | * | 602 | 636 | 640 | * | 600 | 636 | 640 | * |
| РС-45ХХ | 700 | 692 | 726 | 730 | * | 692 | 726 | 730 | * | 690 | 726 | 730 | * |
| Условное обозначение изделия |
DN, | PN, кгс/см² | |||||||||||
| 40 | 63 | 80/100 | |||||||||||
| D, мм | D1, | L, мм | Масса, | D, | D1, | L, мм | Масса, | D, | D1, | L, | Масса, | ||
| РС-45ХХ | 32 | 31 | 39 | 175 | * | 31 | 39 | 175 | * | 31 | 39 | 175 | * |
| РС-45ХХ | 40 | 38 | 46 | 225 | * | 37 | 46 | 225 | * | 37 | 46 | 225 | * |
| РС-45ХХ | 50 | 48 | 58 | 225 | * | 47 | 58 | 225 | * | 45 | 58 | 225 | * |
| РС-45ХХ | 80 | 78 | 90 | 300 | * | 77 | 90 | 300 | * | 75 | 90 | 300 | * |
| РС-45ХХ | 100 | 96 | 110 | 390 | * | 94 | 110 | 390 | * | 92 | 110 | 390 | * |
| РС-45ХХ | 150 | 145 | 161 | 255 | * | 142 | 161 | 255 | * | 136 | 161 | 255 | * |
| РС-45ХХ | 200 | 200 | 222 | 315 | * | 198 | 222 | 315 | * | 190 | 222 | 315 | * |
| РС-45ХХ | 250 | 252 | 278 | 325 | * | 246 | 278 | 325 | * | 236 | 278 | 325 | * |
| РС-45ХХ | 300 | 301 | 330 | 355 | * | 294 | 330 | 355 | * | 284 | 330 | 355 | * |
| РС-45ХХ | 350 | 351 | 382 | 405 | * | 342 | 382 | 405 | * | 332 | 382 | 405 | * |
| РС-45ХХ | 400 | 398 | 432 | 440 | * | 386 | 432 | 440 | * | 376 | 432 | 440 | * |
| РС-45ХХ | 500 | 495 | 535 | 555 | * | - | - | - | - | - | - | - | - |
* - Указывается по запросу заказчика
– Возможно изготовление затворов обратных другой строительной длины и размеров по требованию заказчика
