Клапан обратный РС-4001.Ф (4002, 4003)
Тип 19с53(76)нж, 19лс53(76)нж, 19нж53(76)нж
Клапан обратный поворотный фланцевый РС-4001.Ф, РС-4002.Ф, РС-4003.Ф Типа 19с53нж, 19лс53нж, 19нж53нж; DN 50 – 600 мм; PN 40 кгс/см²
Типа 19с76нж, 19лс76нж, 19нж76нж; DN 50 – 600 мм; PN 16-25 кгс/см²
Изготовление и поставка по ТУ 3742-005-14911892-2013, ТУ 3700-012-14911892-2015
Цена: по запросу.

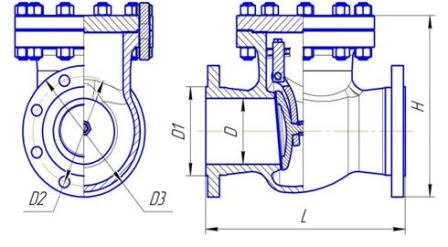

- Габаритные и присоединительные размеры изделия
|
Условное обозначение изделия |
DN, | PN, кгс/см² | |||||||||||||
| 16 | 25 | ||||||||||||||
| D, | D1, | D2, | D3, | L, | Н, мм | Масса, кг | D, | D1, | D2, | D3, | L, | Н, | Масса, кг | ||
| РС-40ХХ | 50 | 49 | * | 125 | 160 | 235 | 130 | * | 49 | * | 125 | 160 | 235 | 130 | * |
| РС-40ХХ | 80 | 78 | * | 160 | 195 | 290 | 165 | * | 78 | * | 160 | 195 | 290 | 165 | * |
| РС-40ХХ | 100 | 96 | * | 180 | 215 | 345 | 185 | * | 96 | * | 190 | 230 | 345 | 185 | * |
| РС-40ХХ | 150 | 146 | * | 240 | 280 | 450 | 245 | * | 146 | * | 250 | 300 | 450 | 245 | * |
| РС-40ХХ | 200 | 202 | * | 295 | 335 | 560 | 300 | * | 202 | * | 310 | 360 | 560 | 300 | * |
| РС-40ХХ | 250 | 254 | * | 355 | 405 | 565 | 480 | * | 254 | * | 370 | 425 | 585 | 525 | * |
| РС-40ХХ | 300 | 303 | * | 410 | 460 | 645 | 580 | * | 303 | * | 430 | 485 | 675 | 605 | * |
| РС-40ХХ | 350 | 351 | * | 470 | 520 | 705 | 635 | * | 351 | * | 490 | 550 | 735 | 660 | * |
| РС-40ХХ | 400 | 398 | * | 525 | 580 | 765 | 685 | * | 398 | * | 550 | 610 | 815 | 730 | * |
| РС-40ХХ | 450 | 450 | * | 585 | 640 | 860 | 775 | * | 450 | * | 600 | 660 | 890 | 800 | * |
| РС-40ХХ | 500 | 501 | * | 650 | 710 | 950 | 855 | * | 500 | * | 660 | 730 | 970 | 870 | * |
| РС-40ХХ | 600 | 602 | * | 770 | 840 | 1055 | 945 | * | 600 | * | 770 | 845 | 1100 | 990 | * |
| Условное обозначение изделия | DN, | PN, кгс/см² | ||||||
| 40 | ||||||||
| D, мм | D1, мм | D2, | D3, | L, | Н, мм | Масса, кг | ||
| РС-40ХХ | 50 | 48 | * | 125 | 160 | 235 | 130 | * |
| РС-40ХХ | 80 | 78 | * | 160 | 195 | 290 | 165 | * |
| РС-40ХХ | 100 | 96 | * | 190 | 230 | 345 | 185 | * |
| РС-40ХХ | 150 | 145 | * | 250 | 300 | 450 | 245 | * |
| РС-40ХХ | 200 | 200 | * | 320 | 375 | 560 | 300 | * |
| РС-40ХХ | 250 | 252 | * | 385 | 445 | 630 | 565 | * |
| РС-40ХХ | 300 | 301 | * | 450 | 510 | 740 | 665 | * |
| РС-40ХХ | 350 | 351 | * | 510 | 570 | 795 | 715 | * |
| РС-40ХХ | 400 | 398 | * | 585 | 655 | 885 | 795 | * |
| РС-40ХХ | 450 | 448 | * | 610 | 680 | 960 | 860 | * |
| РС-40ХХ | 500 | 495 | * | 670 | 755 | 1050 | 945 | * |
| РС-40ХХ | 600 | 595 | * | 795 | 890 | 1150 | 1035 | * |
* - Указывается по запросу заказчика
– Возможно изготовление затворов обратных другой строительной длины и размеров по требованию заказчика
