Клапан обратный поворотный РС-4401.ПП (4402, 4403)
Тип 19с20нж, 19лс20нж, 19нж20нж, под приварку
Клапан обратный поворотный под приварку РС-4401.ПП, РС-4402.ПП, РС-4403.ПП
Типа 19с20нж, 19лс20нж, 19нж20нж; DN 300-1200 мм; PN 25-100 кгс/см²
Изготовление и поставка по ТУ 3742-005-14911892-2013, ТУ 3700-012-14911892-2015.
Цена: по запросу.

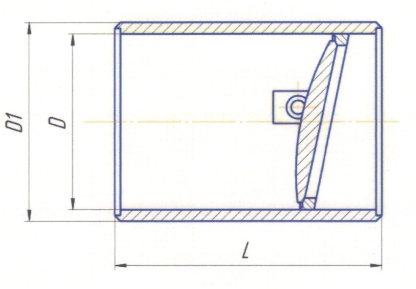

- Габаритные и присоединительные размеры изделия
|
Условное обозначение изделия |
DN, | PN, кгс/см² | |||||||
| 25 | 40 | ||||||||
| D, мм | D1, мм | L, мм | Масса, кг | D, мм | D1, мм | L, мм | Масса, кг | ||
| РС-44ХХ | 300 | 303 | 325 | 340 | * | 301 | 325 | 340 | * |
| РС-44ХХ | 350 | 351 | 377 | 360 | * | 351 | 377 | 360 | * |
| РС-44ХХ | 400 | 398 | 426 | 410 | * | 398 | 426 | 410 | * |
| РС-44ХХ | 450 | 450 | 480 | 470 | * | 448 | 480 | 470 | * |
| РС-44ХХ | 500 | 500 | 530 | 520 | * | 495 | 530 | 520 | * |
| РС-44ХХ | 600 | 600 | 630 | 620 | * | 595 | 630 | 620 | * |
| РС-44ХХ | 700 | 690 | 720 | 710 | * | 695 | 720 | 710 | * |
| РС-44ХХ | 800 | 790 | 820 | 800 | * | 795 | 820 | 800 | * |
| РС-44ХХ | 900 | 892 | 920 | 900 | * | 895 | 920 | 900 | * |
| РС-44ХХ | 1000 | 992 | 1020 | 1000 | * | 995 | 1020 | 1000 | * |
| РС-44ХХ | 1200 | 1192 | 1220 | 1200 | * | 1195 | 1220 | 1200 | * |
|
Условное обозначение изделия |
DN, | PN, кгс/см² | |||||||
| 63 | 80/100 | ||||||||
| D, мм | D1, мм | L, мм | Масса, кг | D, мм | D1, мм | L, мм | Масса, кг | ||
| РС-44ХХ | 300 | 294 | 325 | 340 | * | 284 | 325 | 340 | * |
| РС-44ХХ | 350 | 342 | 377 | 360 | * | 332 | 377 | 360 | * |
| РС-44ХХ | 400 | 386 | 426 | 410 | * | 376 | 426 | 410 | * |
| РС-44ХХ | 500 | 485 | 530 | 520 | * | - | - | - | - |
| РС-44ХХ | 600 | 585 | 630 | 620 | * | - | - | - | - |
| РС-44ХХ | 700 | 685 | 720 | 710 | * | - | - | - | - |
| РС-44ХХ | 800 | 785 | 820 | 800 | * | - | - | - | - |
| РС-44ХХ | 900 | 885 | 920 | 900 | * | - | - | - | - |
| РС-44ХХ | 1000 | 985 | 1020 | 1000 | * | - | - | - | - |
| РС-44ХХ | 1200 | 1185 | 1220 | 1200 | * | - | - | - | - |
* - Указывается по запросу заказчика
– Возможно изготовление затворов обратных другой строительной длины и размеров по требованию заказчика
