Газоперепускное устройство ГПУ-2,5-НШ22

Газопоршневое устройство ГПУ-3-НШ22.

Модуль газоперепускного клапана для скважинного штангового насоса (в дальнейшем - модуль ГПУ).

Назначение изделия: Модуль ГПУ предназначен для принудительного сброса газа из затрубного пространства скважины, эксплуатируемой штанговым насосом.

Рекомендуется для применения в скважинах, склонных к газонакоплению с давлением более 1МПа в затрубном пространстве с обязательным применением обратного клапана типа КОП 50x40.

Максимальный эффект работы ГПУ достигается при монтаже на трубу длиной 6 метров.

Модуль ГПУ к его части не являются опасными для жизни, здоровья людей, а также ни после её прекращения, и не требует применения специальных мер утилизации.

Изготовитель гарантирует соответствие модуля ГПУ техническим характеристикам и паспортным данным при соблюдении условий правильного монтажа и эксплуатации.

Цена: по запросу.

  • СХЕМА УСТАНОВКИ
  • ПРЕДВАРИТЕЛЬНЫЙ ЗАКАЗ

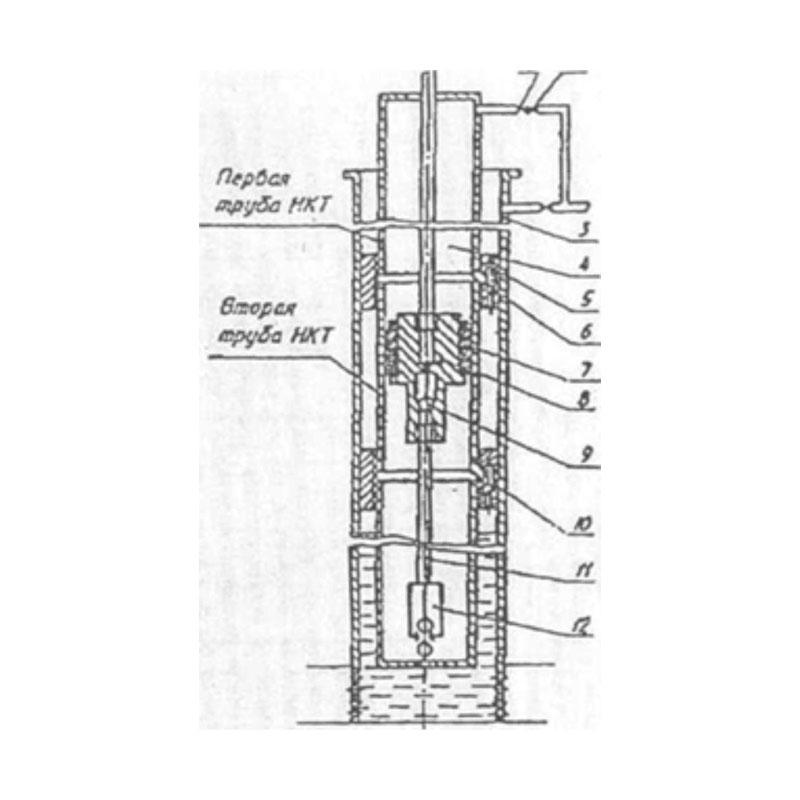

Схема установки штангового насоса с модулем ГПУ (см. рисунок)


1. - обратный клапан;
2. - раздвижной манифольд с задвижкой;
3. - обсадная колонна;
4. - надпоршневая зона;
5. - верхняя перепускная муфта;
6. - газоперепускной клапан;
7. - уплотнительные фторопластовые манжеты;
8. - поршень;
9. - клапан поршня;
10. - нижняя перепускная муфта;
11. - колонна штанг;
12. - штанговый насос.
